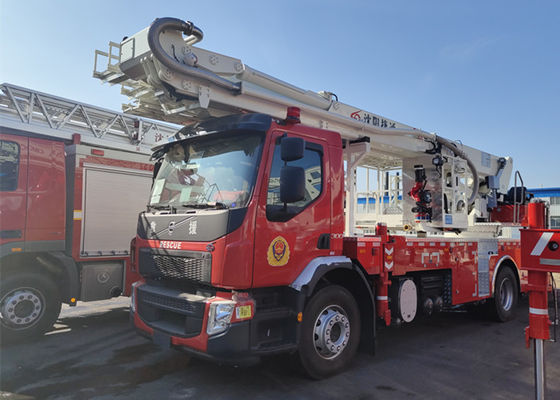

5818 kg Podwozie Masa netto Drabina powietrzna Wóz strażacki Dwurzędowa kabina Zasięg oprysku 60 m
Silnik | 6-cylindrowy, turbodoładowany silnik wysokoprężny rzędowy z elektronicznie sterowanym wtryskiem Common Rail | |
Model | MAN D0836LFLAL | |
Maks.moc | 213 kW/2300 obr/min | |
Maks.moment obrotowy | 1150NM/1200~1750rpm | |
Skrzynia biegów | ZF/9S-1310 OD | |
WOM Drugi WOM |
ZF 109/10b ZF NL/4C |
Bum | Rama wysięgnika składa się z wysięgnika głównego + czterosekcyjnego wysięgnika teleskopowego + małego wysięgnika, spawana ze stali o wysokiej wytrzymałości HG70 | |
Połączony kąt pracy wysięgnika | -10°~80° | |
Kąt roboczy wysięgnika teleskopowego | 0°~30° | |
Mały kąt pracy wysięgnika | 0°~90° | |
Kąt obrotu wysięgnika | 360 ° ciągła | |
Pompa | Przepływ znamionowy | 60L/s @ 1.03Mpa |
Czas pracy wysięgnika | ≤120s | |
Czas działania wysięgnika | ≤30s | |
Ciśnienie w układzie hydraulicznym | 21MPa | |
Maks.prędkość powietrza | 12,5m/s | |
Rozpiętość wysięgnika | 4200/4900~5130mm |
Wydajność gaśnicza
Zakres natrysku | ≥60m |
Rurociąg
Rurociąg wylotowy | 4 × DN80 sprzęgło wartości kuli |
Wlot ssania | 1 × DN125 zewnętrzny rurociąg ssący typu zatrzaskowego z pokrywą pokrywy |
Zaopatrzenie w wodę | 2×DN80 zawór kulowy poza przyłączem dopływu wody |
Wylot wody z platformy roboczej | 1 × zawór motylkowy DN65 |
